アルミダイカスト用金型加工とは、技術図面に基づきアルミ部品を鋳造するための金属金型を製作するプロセスです。Daiwaは設計から完成金型まで一貫対応の金型加工サービスを提供し、高精度かつ長寿命な金型により量産要求に対応します。
背景:金型が生産プロジェクト全体の成否を左右する理由
アルミダイカスト部品の生産工程において、金型はその後製造されるすべての製品の形状、精度、表面品質を決定するマスターリファレンスとしての役割を担います。正しい技術基準で設計・加工された金型は、数万個の均一な製品を生み出します。逆に、最初から欠陥のある金型は、鋳造機オペレーターの技量がどれほど高くても、ロット全体に同じ不具合を繰り返し発生させることになります。
このため、多くの企業が新規生産プロジェクトを進める際、次の2つのリスクのいずれかに陥りがちです。
- 最安値のみを基準に金型加工業者を選定することで、金型の寿命が短い、公差が不安定、あるいは生産中に何度も金型修正が必要になる。
- 金型設計と実際の鋳造工程を切り離してしまうことで、実際に使用するダイカスト技術に最適化されていない金型となり、試打ち時の不良率が高くなる。
これらの状況はいずれも、プロジェクトの遅延、金型修正コスト、最終顧客への納期遅延リスクといった隠れたコストを発生させます。そのため、実際の鋳造技術を理解し確かな技術力を持つ金型加工業者を選定することは、鋳造委託先そのものを選ぶことと同じくらい重要なステップです。

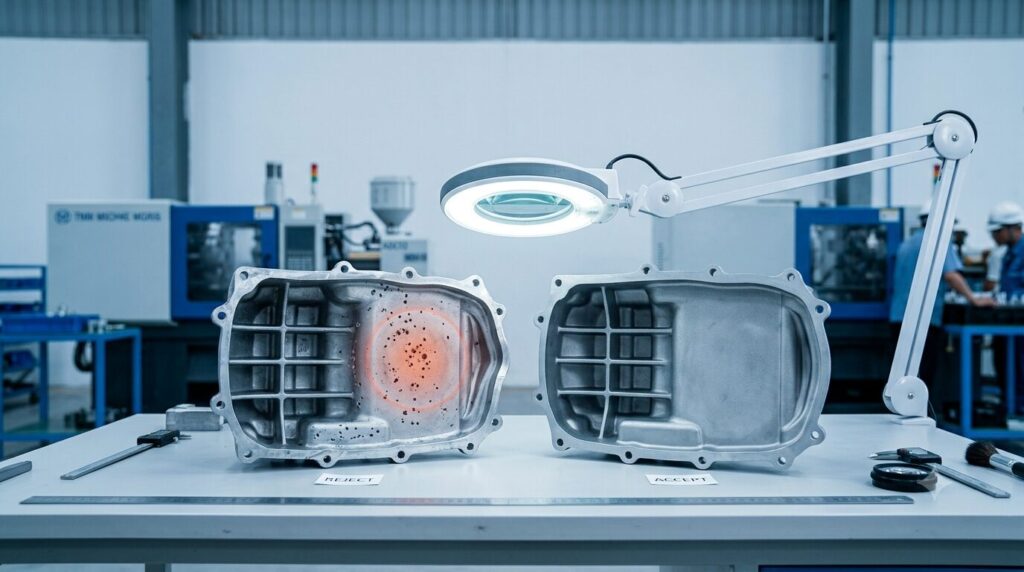

技術基準を満たす金型と粗悪な金型の比較
以下の表は、正しい技術基準で加工された金型と粗悪な金型の違いを示したもので、プロフェッショナルな金型加工サービスの真の価値を理解する助けとなります。
| 比較項目 | 粗悪な金型加工 | 技術基準を満たす金型 |
|---|---|---|
| 金型寿命 | 劣化が早く、数千サイクル後に早期修理が必要 | 数万回の鋳造サイクルにわたり精度を維持 |
| 製品不良率 | 高く、巣・変形・寸法のばらつきが発生しやすい | 低く、生産ロット間で安定している |
| 鋳造技術との適合性 | ダイカストに最適化されておらず離型が困難な場合がある | 実際に使用する鋳造技術に合わせて設計されている |
| 追加コスト | 金型修正や作り直しが多く発生し高くなる | 試打ち段階から安定しているため低く抑えられる |
| プロジェクトの進行スケジュール | 不具合対応により遅延しやすい | 引き渡し前の入念な検査により予定通り進行 |
この比較表から、金型の初期費用が低いことが必ずしも生産全体を通じた総コストの低さを意味しないことが分かります。そのため、見積もりだけでなく金型加工能力を総合的に評価することが重要です。
Daiwaのアルミダイカスト用金型一貫加工サービス
Daiwaは設計から試打ちまで、クローズドループ型のモデルで金型加工サービスを提供しており、お客様は完成品の引き渡しを受けるだけでなく、工程全体を通じて金型品質を管理することができます。
01
金型設計とDFMコンサルティング
エンジニアが製品図面を分析し、形状および技術要件に適した金型構造を決定するとともに、薄すぎる肉厚、不適切なフィレット半径、離型が困難な形状など、鋳造時に問題となり得る設計上のポイントを早期にDFMの観点から洗い出します。
02
適切な金型材料の選定
金型材料は、想定生産数量、製品形状、金型寿命の要求に基づいて選定されます。SKD61工具鋼は耐熱性・耐摩耗性に優れるため大量生産の受注で優先されることが多く、他の材料は小ロットや試作対応により適している場合があります。
03

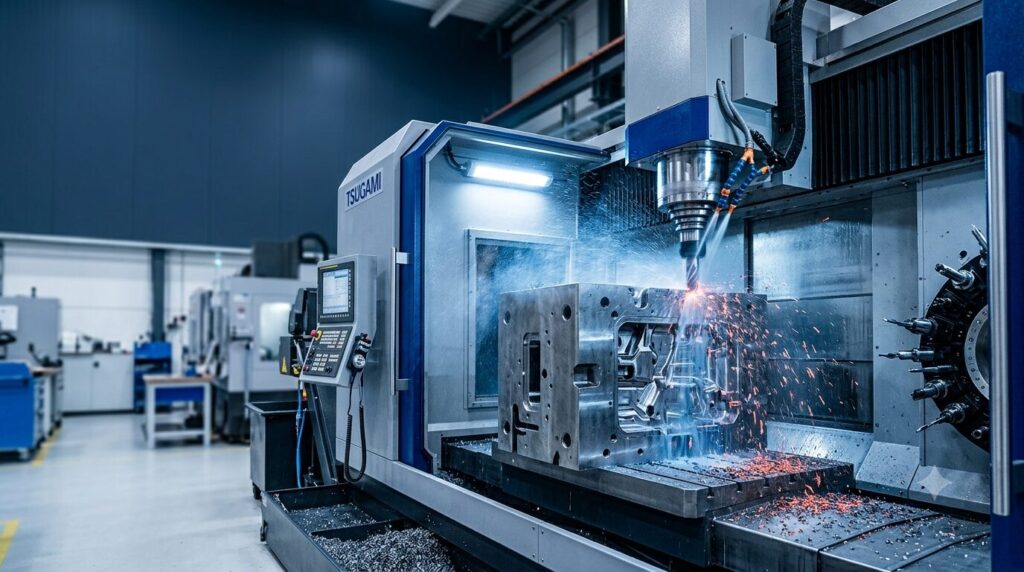

精密機械加工
金型は高精度CNC設備で加工され、設計図面の公差を満たします。この工程は金型の幾何学的精度を決定し、その後の鋳造製品の寸法および表面品質に直接影響を与えます。
04
試打ち前の金型検査
加工後、金型の寸法と表面を精密測定機器で検査し、当初の設計公差と照合します。この検査により、実際の試打ちに入る前に不具合を発見することができます。
05
量産前の試打ちと調整
実際のダイカスト条件下で製品形状を再現できるか確認するため、金型の試打ちを行います。充填不良、収縮、表面品質などの不具合が見つかった場合、技術チームは量産移行前に金型を調整します。
アルミダイカスト用金型加工業者を評価する基準
金型加工業者を選定する際は、価格だけでなく複数の観点から評価することが重要です。以下の表に最も重要な評価基準をまとめました。
| 評価項目 | 重要な理由 | 確認すべき質問 |
|---|---|---|
| 設計力とDFMコンサルティング | 実際の金型製作前に設計上の欠陥リスクを低減できる | 実際の金型製作前に設計最適化の提案がありますか? |
| 高精度CNC加工設備 | 技術要求に見合った金型公差を確保できる | CNC設備は製品に必要な精度を達成できますか? |
| 金型品質検査体制 | 量産前に不具合を早期発見できる | 試打ち前に専用機器で金型を検査していますか? |
| 試打ち・調整プロセス | 量産移行時の不良率を低減できる | 引き渡し前に十分な試打ちを実施していますか? |
| FDI顧客への対応実績 | 国際的な基準や業務プロセスへの理解がある | 同様の製品カテゴリーでの金型加工実績はありますか? |
金型加工業者の選定を誤った場合のリスクと管理方法
金型加工業者の選定を誤ると、単一のロットだけでなく、プロジェクト全体の進行に影響を及ぼす可能性があります。
実際の鋳造技術に最適化されていない金型のリスク
金型加工業者に実際のダイカスト経験がない場合、理論上は問題なくても実際の試打ちで困難が生じることがあります。金型加工と鋳造の両方を担当できる業者、または少なくとも鋳造業者と緊密に連携した実績のある業者を選ぶことを推奨します。
想定外の金型修正コストが発生するリスク
試打ち前に金型が十分に検査されていない場合、一定数量の製品を生産した後に初めて不具合が発見されることがあります。正式な試打ちを確認する前に、金型検査報告書の提出をサプライヤーに求めることを推奨します。
加工能力の一貫性不足による納期遅延のリスク
金型加工業者が工程の一部を外部委託する場合、関係者間の調整に時間がかかりプロジェクトの進行が遅れる可能性があります。単一拠点で設備・加工能力が完結している業者を優先することを推奨します。
金型加工業者選定前のチェックリスト
- 正式な金型設計前にDFMの提案がありますか?
- 提案された金型材料は想定生産数量に適していますか?
- 試打ち前に専用機器で金型寸法を検査していますか?
- 引き渡し前に十分な試打ち・調整を実施していますか?
- 単一拠点で一貫した加工能力を持っていますか、それとも複数の業者との連携が必要ですか?
業界別 アルミダイカスト用金型加工サービスの活用例
アルミダイカスト用金型加工サービスは、様々な製造業界に対応しており、業界ごとに精度や金型寿命への要求が異なります。
自動車・二輪車業界
エンジンハウジングやブラケットなどの部品は、長期間にわたり大量生産されることが多く、数万回の鋳造サイクルにわたる高い耐久性と安定した精度を持つ金型が求められます。
産業機械・自動化設備業界
この業界の部品はしばしば複雑な構造を持つため、離型が困難な形状や変形しやすい箇所を避けるため、最初から最適化された金型設計が必要です。
電気・電子業界
この業界の製品は薄肉かつ厳しい公差を持つことが多く、適切な放熱性と正確な組み立てを確保するため、高精度な金型加工が求められます。
医療機器業界
この用途分野は特に厳格な品質基準が求められます。この業界向けの金型は入念な検査と完全な品質記録が必要であり、専門のQA/QC部門による評価への参加が望ましいです。
よくあるご質問
Daiwaはお客様が既に持っている図面での金型加工に対応していますか?
対応可能です。技術チームが図面を確認し、必要に応じて製造可能性を確保するための調整を提案した上で、正式な金型加工に進みます。
大量生産に適した金型材料はどれですか?
材料の選定は、想定数量、製品形状、金型寿命の要求によって異なります。各プロジェクトの実際の要件を確認した上で、技術チームが具体的に提案いたします。
金型製作と鋳造は同じ場所で行う必要がありますか?
必須ではありませんが、同一のサプライヤーで両方を行うことで、金型と実際の鋳造工程との不整合リスクを減らし、調整が必要な際の連携時間を短縮できます。
金型試打ち時に不具合が見つかった場合、どのように対応しますか?
技術チームが原因を分析し、金型を調整した上で再試打ちを行い、量産移行を確認します。不具合発生時の対応プロセスと対応期間について、事前にサプライヤーと合意しておくことを推奨します。
アルミダイカスト用金型の加工にはどのくらいの期間がかかりますか?
加工期間は、製品の複雑さ、金型のサイズ、使用する材料によって異なります。図面を確認した上で、技術チームが具体的な期間をご提示いたします。
アルミダイカスト用金型加工についてご相談ください
新規生産プロジェクトの金型設計・加工についてご相談がある場合、Daiwaの技術チームが図面の確認、適切な材料および加工プロセスのご提案までサポートいたします。
